■ 本系列产品制作精度髙，运行平稳，无卡死现象，

■ 密封的独特设计结构，使密封的稳定性，显著提高，

■ 本系列产品供料精确、均衡，有效的控制卸料速度及流量。

一、产品特点及用途

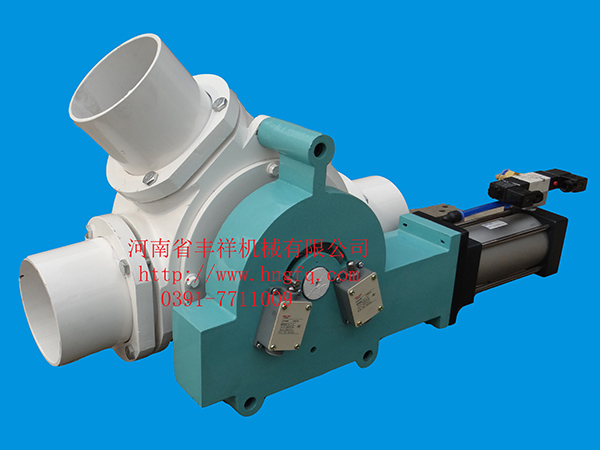

■ 双路阀又称换向阀，是气力输送系统中切换物料方向的设备。它 可使管道内物料在流动状态下改变输送方向而不必中断供料和停止供气，将物料送到两个的选定位罝。若将数个阀组合即可将物料送到多个选定的位置，故操作使用十分方便。

■ 双路阀广泛应用于面粉、麸糠、淀粉、谷物、饲料、糖果等粉体和小颗粒类产品的加工生产中。其也广泛应用于化工和制药行业中。

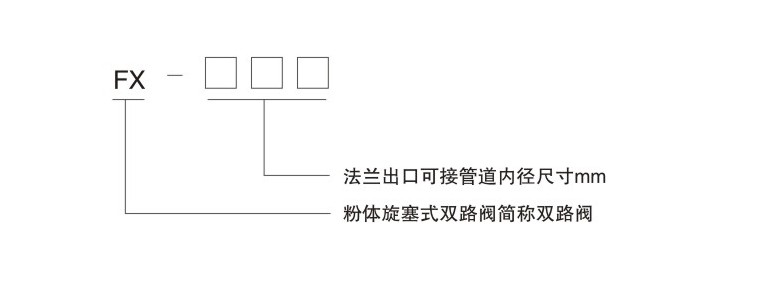

二、产品型号的命名与含义

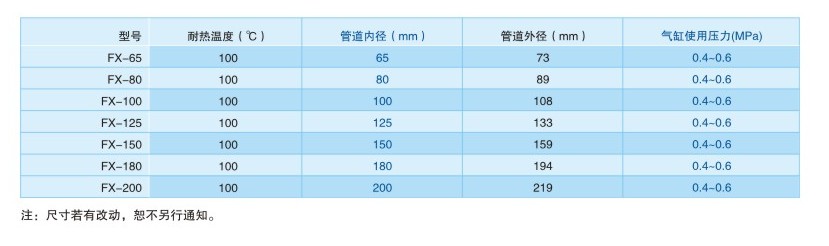

三、技术参数表

四、结构原理

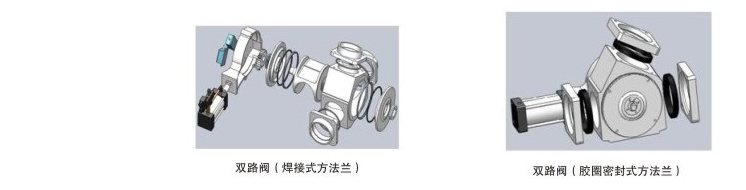

       如图所示，阀体是设备的主体，其中间有个大圆孔，在圆孔的壁上开有三个圆形通道，分别通向一根进料管和两根出料管。阀盖由三个螺钉连接在阀体上，带电磁阀的气缸则固定在铝支座上。阀芯亦称旋塞，其外径与阀体圆孔内径配合，两端由阀盖上的轴承支承在阀体内并由三角形密封环和0型密封圈加以双层密封，因而密封性好，工作可靠。在阀芯的一端设有齿轮与气缸活塞杆上的齿条相啮合。

       在阀芯中间设有一个径向通道将进料管和一根直通出料管联通，另一根斜通出料管则处于关闭状态。此时，电磁阀断电，气缸中的活塞处在上始点；当电磁阀通电，活塞反向动作拉至下始点，齿条便带动齿轮和阀芯旋转，则通道位罝被改变，使进料管与另一根斜通出料管联通而将原来的直通出料管关闭。如此，只需让电磁阀通电和断电就可改变气缸活塞动作达到切换物料方向之目的。

       挡销固定在齿轮上跟着齿轮作正反转动时分别与二只行程开关触动，使接在行程开关线路上的指示灯显示物料的输送方向。（调整气缸行程的限位螺钉出厂时已校好，使用时一般不需要变动）
